Перед началом установки распредвала убедитесь, что двигатель полностью охлажден и снята крышка ремня ГРМ. Правильное расположение меток на распредвале и коленчатом вале – залог успешной сборки.
Для избежания ошибок рекомендуется тщательно очистить все контактные поверхности от грязи и масла. Используйте мягкую ткань и специальные очистители, чтобы избежать попадания загрязнений в двигатель.
Обратите внимание на правильность позиционировки меток на распредвале и блоке двигателя. Пропуск этих этапов может привести к неправильной работе двигателя или его повреждению.
При вставке распредвала аккуратно вставьте его в гнездо, проверяя, чтобы валы совпадали по меткам. Не применяйте чрезмерную силу и избегайте смещений, чтобы не повредить точность расположения.
Используйте новые шайбы и зажимные детали, если они предусмотрены конструкцией, и зафиксируйте распредвал согласно инструкции. После этого обязательно проверьте натяжение ремня и правильность расположения всех шестерен.
- Подготовительные этапы и снятие старого распредвала
- Инструменты и материалы, необходимые для процедуры
- Выключение аккумулятора и подготовка рабочего места
- Демонтаж крышки ГРМ и цепи
- Извлечение старого распредвала без повреждений
- Проверка состояния сопутствующих деталей (шестерен, шпонок)
- Очистка клапанных и клапанных пазов и области установки
- Установка нового распредвала и регулировка
- Правильное позиционирование распредвала относительно меток
- Установка распредвала в правильном положении
- Закрепление его с помощью шпонки и фиксационных элементов
- Настройка зазора и проверка правильности установки
- Проверка фаз газораспределения и натяжения цепи
Подготовительные этапы и снятие старого распредвала
Перед началом работы внимательно осмотрите область двигателя и подготовьте рабочее место, избавившись от лишних предметов и защищая поверхности от пыли и грязи.
Отключите аккумулятор, чтобы исключить случайное замыкание и обеспечить безопасность при работе с электросистемой.
Снимите крышку клапанной крышки, открутив крепежные болты и аккуратно отложив их в сторону. Используйте специальные инструменты, чтобы не повредить резьбовые соединения.
Обратите внимание на расположение распредвала относительно привода. Отметьте положение распредвала и поршней, нанести метки на вал и шкив для облегчения установки нового компонента.
Ослабьте фиксацию ремня или цепи привода распредвала. Для этого снимите натяжитель и снимите ремень или цепь, избегая перетяжки и повреждений деталей.
После снятия ремня или цепи аккуратно выньте распредвал, захватив его за концовые части или при помощи специального съемника. Не допускайте падения или резких ударов по патрубкам и валу, чтобы не деформировать его или не повредить окружающие детали.
В случае загрязнения или износа поверхности, тщательно очистите распредвал и подготовьте его к установке нового. Проверьте наличие трещин, износа шейки и других признаков повреждения, замените при необходимости.

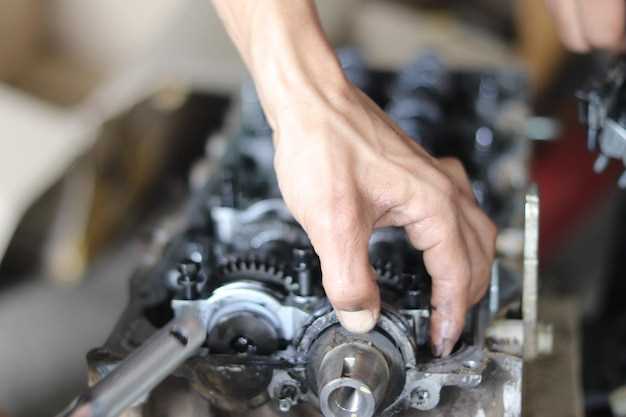

Инструменты и материалы, необходимые для процедуры
Для правильной установки распредвала на двигателе Лифан потребуется набор специальных инструментов и материалов. Начните с использования среди них головки ключей, в особенности гаечного ключа на 17 и 10 мм, который пригодится для откручивания крепежных элементов. Обязательно подготовьте головку торцевого ключа или трещотку с насадками, чтобы обеспечить удобство работы в ограниченных пространствах.
Вам также понадобятся отвёртки: плоская и крестовая, для снятия крышек и других элементов, мешающих доступу. Не забудьте о меканическом молотке или резиновом куске, чтобы аккуратно снять натяжитель цепи или зафиксировать распредвал при необходимости. Для отслеживания положения деталей пригодится маркер или меловая паста для нанесения отметок, что упростит последующую сборку.
Важным компонентом станет фиксационная приспособа – съёмник или специальные зажимы для удержания распредвала в нужном положении. Также подготовьте новые прокладки, уплотнительные резинки и смазочные материалы, рекомендованные производителем двигателя, чтобы обеспечить герметичность и долговечность сборки.
Обязательно запаситесь чистой ветошью или мягкими тканями для очистки рабочей области и деталей. Наличие контейнера или кассеты для сбора мелких деталей и крепежа поможет не потерять ничего важного. Комплект ня для проверки зазора и специальных датчиков, таких как штангенциркуль или микрометр, также может пригодиться для точных измерений.
Выключение аккумулятора и подготовка рабочего места
Перед началом любых работ с распредвалом отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания и избежать несчастных случаев. Используйте гаечный ключ, чтобы полностью отсоединить кабель и оставить его в стороне, избегая случайного соприкосновения с металлическими деталями двигателя.
Очистите рабочее пространство, освободив его от посторонних предметов и инструментов. Разместите все необходимое рядом, чтобы не тратить время на поиски, и обеспечьте хорошее освещение, например, настольной лампой, чтобы видеть мельчайшие детали.
Зафиксируйте автомобиль на подъемнике или стойках, чтобы обеспечить устойчивость и доступ к верхней части двигателя. Ничего не оставляйте в области рабочего места, чтобы не спутать детали и не создать опасных условий для проведения съема распредвала.
Проверьте наличие защитных перчаток и очков. Наденьте их для защиты рук и глаз, особенно при работе с острыми или горячими компонентами. Внимательно подойдите к подготовке, чтобы не столкнуться с неожиданными осложнениями во время демонтажа и установки распредвала.
Демонтаж крышки ГРМ и цепи
Открутите болты крепления крышки ГРМ с помощью торцевого ключа, внимательно следите за порядком их снятия, чтобы не повредить посадочные места.
Не спешите с удалением крышки, аккуратно поддевайте её пластиковой лопаткой или отверткой, избегая сильных усилий, чтобы не повредить прокладку или прилегающие поверхности.
Осмотрите состояние прокладки и при необходимости замените её, это повысит герметичность при сборке.
Для демонтажа цепи зафиксируйте шкив распредвала или коленвала специальным инструментом или прочной веревкой, что предотвратит его проворачивание.
Осторожно снимите цепь, обращая внимание на её расположение и направление, чтобы при сборке правильно вернуть цепь на место.
Обратите внимание на зубья и крепления цепи, убедитесь, что они не изношены и не повреждены. При обнаружении следов износа замените цепь или шкивы.
После снятия цепи и крышки осмотрите расположенные в зоне работы детали на наличие заусенец, грязи или загрязнений, подготовьте их к дальнейшей разборке или сборке.
Извлечение старого распредвала без повреждений
Перед извлечением распредвала снимите все крепежи и аккуратно освободите его от крепежных элементов, чтобы избежать лишних усилий. Используйте мягкие молотки или деревянные фиксаторы, чтобы осторожно поддеть распредвал и не поцарапать поверхность шейки или клапанного механизма.
При работе избегайте чрезмерной силы, чтобы не деформировать литьевые части или шейки распредвала. Нанесите немного прорезиненного или пластикового инструмента под распредвал, чтобы подтолкнуть его вверх, аккуратно вращая и придерживая руками, чтобы равномерно распределить усилие.
Если распредвал застрял или трудно выходит, прогрейте область вокруг распредвала с помощью специальной аэрозольной смазки или теплого воздуха. Тепло смягчит остатки герметика или закисшую смазку, облегчая извлечение. Не используйте чрезмерное тепло, чтобы не повредить пластиковые или чувствительные детали блока.
При наличии заеданий или сопротивления попробуйте установить в паз мягкую деревянную или резиновую плоскую отвертку, аккуратно пошевелив ей вокруг шейки. Не применяйте острые предметы или острые удары, чтобы не поцарапать или повредить поверхности. Важно осуществлять все движения медленно и плавно, чтобы сохранить целостность деталей.
После успешного извлечения проверьте состояние распредвала и его крепежных элементов, убедитесь, что они чистые и без повреждений. Это поможет избежать проблем при установке нового распредвала и обеспечит его долгий срок службы.
Проверка состояния сопутствующих деталей (шестерен, шпонок)
Начинайте проверку с осмотра шестерен привода распредвала. Обратите внимание на наличие износа зубьев: трещин, сколов или деформаций. Зубья должны быть целыми, без заусенцев и утрат сечения. Любые повреждения требуют замены, чтобы избежать дальнейших поломок.
Осмотрите шпонки, закрепляющие распредвал и шестерни. Проверьте отсутствие заусенцев, коррозии или заметных деформаций. При обнаружении значительных повреждений шпонки лучше заменить, так как они подвергаются постоянной нагрузке и могут стать причиной сбоя в работе двигателя.
Оцените контактные поверхности шестерен и распредвала. Они должны быть гладкими, без признаков изнашивания или резкого излома. Особенно тщательно осмотрите место посадки шестерни на вал: отсутствие люфта, зазоров и износа гарантируют правильную работу системы.
При необходимости используйте щуп или штангенциркуль для проверки зазоров и толщины зубьев. Ведение измерений поможет определить, не превысил ли износ эксплуатационные нормы, и решить, требуется ли замена деталей.
После осмотра обязательно очистите детали от грязи и масла, чтобы иметь возможность репрезентативно оценить состояние. Также оцените общее состояние смазки–ее наличие и качество скажут о том, насколько хорошо защищены детали внутри привода от износа.
Очистка клапанных и клапанных пазов и области установки
Перед установкой распредвала обязательно полностью очистите клапанные и клапанные пазы от старой смазки, грязи и нагара. Используйте пластиковую или латунную щетку, избегая металлических твердых инструментов, чтобы не поцарапать поверхности. Воспользуйтесь компрессором или сжатым воздухом для удаления оставшихся частиц внутри пазов.
Обработайте участки, где вставляется распредвал, специальной очистительной щеткой или мягкой тряпочкой с очистителем, предназначенным для моторных деталей. Обратите особое внимание на внутреннюю поверхность клапанных пазов, чтобы не осталось ни одного загрязнения, способного повлиять на работу распредвала.
Проверьте чистоту области установки на стенках двигателя, устраните любые остатки старых прокладок, мусора или масла. Размерами и формой пазов убедитесь, что они не имеют трещин, сколов или деформаций, так как их наличие может стать причиной неправильной работы клапанов и распредвала.
После очистки протрите все поверхности мягкой безворсовой мокрой тканью, чтобы снять пыль и разжижать жиры. Старайтесь, чтобы внутри пазов не оставались влажные остатки, дайте подсохнуть или аккуратно высушите сжатым воздухом.
Подготовленную область просмотрите на наличие повреждений и убедитесь в её полной чистоте перед установкой нового или отрегулированного распредвала. Это обеспечит надежность и долговечность работы привода клапанов и двигателю в целом.
Установка нового распредвала и регулировка
Перед установкой нового распредвала убедитесь, что металлическая шестерня и коромысла очищены от старой смазки и загрязнений. Установите распредвал так, чтобы метки на шестерне совпадали с метками на корпусе двигателя, это обеспечит правильную синхронизацию фаз клапанов.
Закрепите распредвал в специальных зажимах и зафиксируйте его ремнями или фиксирующими устройствами. Проверьте, что распредвал не смещается при движении и метки остаются совпадающими.
После установки выполните регулировку зазоров клапанов. Используйте щупы и ключи для точной настройки. Зазор должен соответствовать техническим характеристикам, указанным в руководстве по эксплуатации двигателя.
| Шаги регулировки | Инструменты и материалы |
|---|---|
| Определите положение поршня в верхней мертвой точке (ВМТ) по меткам на шкиве коллектора и меткам на распредвале | Горячий или холодный двигатель, фломастер или маркер, щупы для зазоров |
| Проверьте зазоры между коромыслами и клапанами, отрегулируйте их с помощью шайб или винтов | Ключи, щупы, регулирующие шайбы |
| Проведите финальную проверку, плавно вращая распредвал, убедившись в отсутствии заеданий и правильной работы клапанов | Инструменты для проверки вращения |
После регулировки снимите фиксирующие элементы, запустите двигатель, дайте ему прогреться и повторите проверку зазоров. Если потребуется, внесите коррективы. Такой подход обеспечит долговечность и стабильную работу двигателя.
Правильное позиционирование распредвала относительно меток
Перед установкой распредвала убедитесь, что вы совместили метки на шкиве распределительного вала и корпусе двигателя. Метка на шкиве должна строго совпадать с меткой на крышке распредвала, а метки на крышке и блоке двигателя – находиться в одной горизонтальной линии.
Проверьте, что поршень первого цилиндра находится в верхней мертвой точке (ВМТ) по меткам, установленным на коленвале. Это создаст базовую позицию для правильного расположения распредвала и обеспечит точное синхронизирование клапанов.
После совмещения меток зафиксируйте распредвал в таком положении, чтобы метки на шкиве и корпусе оставались в точке совпадения. Не крутите двигатель без необходимости после этого для предотвращения смещения роликов в цепи или ремне.
Обратите внимание на то, что некоторые модели требуют корректировки положения распредвала при установке, чтобы добиться точной синхронизации. В таком случае, после первоначального совмещения меток, проверьте их еще раз после нескольких оборотов коленвала.
Если есть сомнения, используйте специальные инструменты для точного позиционирования или отметки, но в большинстве случаев правильное совмещение штатных меток гарантирует корректную работу двигателя после сборки.
Установка распредвала в правильном положении
Перед установкой распредвала зафиксируйте метки на шкивах и корпусе двигателя. Совпадение меток гарантирует правильное расположение распредвала относительно вкладышей и кулачков. Используйте специальные метки, нанесённые на поверхности, и убедитесь, что они совпадают с оригинальными обозначениями на блоке.
При снятии старого распредвала запомните или зафиксируйте его положение. Чтобы установить новый в правильное положение, вставьте его так, чтобы метки совпадали и кулачки находились в положении закрытых клапанов.
Вставляя распредвал, постепенно и равномерно вставляйте его в направляющие, избегая перекосов и заломов. Обратите особое внимание на посадку – распредвал должен входить свободно, без усилия, но так, чтобы он не шатался.
После установки проверьте, что метки на распредвале и шкиве совпадают с метками на корпусе, установите ремень или цепь (если предусмотрено) и натягивайте их по инструкции. Наряжайте цепь или ремень так, чтобы натяжение было ровным и без провисаний.
Завершите процесс фиксацией шкива и закрепите все крепежные элементы согласно указанным моментам затяжки. После этого снова проверьте совпадение меток, вращая коленчатый вал на пару оборотов и убедившись, что метки остаются совмещёнными. Это обеспечит правильное функционирование распределительного вала и предотвратит возможные проблемы с работой двигателя.
Закрепление его с помощью шпонки и фиксационных элементов
Перед установкой распредвала убедитесь, что отверстия для шпонки совпадают с пазами в распредвале и блоке двигателя. Вставьте шпонку в соответствующий паз, если она идет отдельно, и аккуратно разместите распредвал, совмещая все элементы. Используйте мягкий молоток или деревянную киянку, чтобы аккуратно зафиксировать шпонку на месте, избегая силами повреждений. Так вы обеспечите надежное соединение и исключите смещение распредвала во время работы.
Для дополнительной фиксации используйте крепежные винты или болты, соответствующие модели двигателя. Перед затяжкой убедитесь в правильности положения распредвала и плотном прилегании элементов. Ни в коем случае не перетягивайте фиксаторы – это может привести к деформации деталей или их поломке.
Обратите внимание на наличие специальных фиксаторов или стопоров, если конструкция их предусматривает. Они не только предотвратят случайное смещение, но и облегчат последующий контроль при обслуживании.
| Шаг | Действие | Особенность |
|---|---|---|
| 1 | Проверьте совместимость и чистоту деталей | |
| 2 | Аккуратно вводите распредвал на место, совмещая шпонку с пазами | Используйте небольшие ударные воздействия, чтобы зафиксировать шпонку |
| 3 | Значительно затягиваете фиксаторы | Осмотрите провалы и убедитесь в отсутствии деформации |
| 4 | Проверяете надежность закрепления путем плавного вращения распредвала | Отметьте, чтобы вращение было свободным, без заеданий |
Настройка зазора и проверка правильности установки
Начинайте с измерения текущего зазора между распредвалом и толкателем, используя щупы толщиной 0,15-0,20 мм, чтобы убедиться в правильном диапазоне. Если зазор слишком мал, увеличьте его, аккуратно подвинув регулировочный винт или заменив регулировочные шайбы. В случае слишком большого зазора, уменьшите его за счет добавления шайб или регулировочных элементов согласно инструкции. После первоначальной настройки поверните коленчатый вал на два полных оборота, чтобы проверить, не изменился ли зазор. Исправляйте положение распредвала, если зазор выходит за пределы допустимых значений, и снова проверяйте его, чтобы исключить деформацию или неправильную установку.
Обратите особое внимание на равномерность зазора, он не должен сильно различаться по длине. Используйте рукоятку или клювы для точной фиксации распредвала во время корректировок, избегайте чрезмерного давления, которое может повлиять на точность. После завершения настройки крепко зафиксируйте фиксаторы и еще раз пройдитесь по всей цепи или ремню, чтобы убедиться в полном отсутствии люфтов. Проверьте соответствие положения меток на распредвале и блоке двигателя, чтобы избежать ошибок при окончательной сборке. В случае возникновения подозрений на неправильную установку, повторите всю процедуру заново, чтобы обеспечить надежную работу двигателя.
## Настройка зазора и проверка правильности установки
После установки распредвала, обязательно отрегулируйте зазоры клапанов, чтобы обеспечить оптимальную работу двигателя Lifan. Сначала, прокрутите коленвал до положения верхней мертвой точки (ВМТ) такта сжатия первого цилиндра. Используйте щуп для измерения зазора между коромыслом и клапаном, сравнивая полученные значения с рекомендованными в руководстве пользователя. Если зазор не соответствует требованиям, ослабьте контргайку регулировочного винта на коромысле и, поворачивая винт, добейтесь нужного значения. Затем, затяните контргайку, повторно проверьте зазор и убедитесь, что он не изменился. Повторите процедуру для всех клапанов, вращая коленвал в соответствии с порядком работы цилиндров.
Проверка фаз газораспределения и натяжения цепи
Проверьте метки на распредвале и маховике перед установкой распредвала, чтобы убедиться, что они совпадают по времени. Совпадение меток гарантирует правильное положение клапанов относительно поршней.
Поверните коленчатый вал вручную против часовой стрелки на два полных оборота и снова проверьте метки. Они должны совпадать в первом положении, указывая на правильную установку цепи и фаз газораспределения.
Осмотрите натяжитель цепи. Он должен обеспечить равномерное натяжение без провисаний или чрезмерного натяжения. Если цепь кажется ослабленной, отрегулируйте натяжитель согласно инструкции производителя.
Проверьте наличие люфта цепи, попробуйте слегка пошевелить цепь в горизонтальной плоскости. Она должна быть натянутой, без заметных перемещений. Зазор более 3 мм указывает на необходимость замены цепи или натяжителя.
Подтяните болты крепления распредвала и цепи, следя за правильностью положения меток. Используйте динамометр, чтобы не перетянуть, иначе возможны повреждения и смещение фаз.
Перед окончательной сборкой запустите двигатель на холостых оборотах и проследите за отсутствием посторонних звуков и вибраций. Если цепь щелкает или появляется шум, ослабьте крепление и повторите проверку натяжения.
