Начинайте с проверки электропроводки, которая соединяет датчик скорости и приборную панель. Именно через повреждённые или окисленные контакты сигнал не передается, что вызывает незаработавший спидометр. Осмотрите провода на наличие изоляционных повреждений или коррозии, очистите контакты и закрепите их с помощью контактной смазки или пайки.
Следующий шаг – проверить сам датчик скорости. Он устанавливается на коробке передач и реагирует на вращение шестерен. Если он вышел из строя, показания на приборной панели исчезают или показываются неправдоподобными. Для диагностических целей можно подключить мультиметр и проверить сопротивление катушки, руководствуясь техническими характеристиками конкретной модели датчика.
Если датчик неисправен, его легко заменить на новый или отремонтировать старый. В большинстве случаев проблема решается заменой или очисткой контактов, а при полном отказе датчика – его заменой. Приступая к работам, отключите аккумулятор, чтобы избежать короткого замыкания, и аккуратно отсоедините провода.
- Основные причины неисправности спидометра
- Обрыв кабеля или его повреждение
- Неисправность приборной панели или ее соединений
- Проблемы с датчиком скорости на коробке передач
- Износ или поломка механизма на стрелке спидометра
- Электрические сбои и плохой контакт подключения
- Практические шаги по устранению неисправности спидометра
- Проверка целостности кабеля и замена при необходимости
- Диагностика датчика скорости и его калибровка
- Осмотр и ремонт приборной панели
- Проверка и восстановление контактов и электросхем
- Настройка стрелки и калибровка спидометра после ремонта
Основные причины неисправности спидометра
Недостаточная исправность спидометра часто связана с повреждением или износом кабеля, ведущего от датчика к приборной панели. Если кабель порван, перегнут или загрязнен, данные о скорости не передаются правильно, и стрелка показывает неправильное значение или не двигается вовсе.
Также причиной может стать износ или поломка самого датчика скорости, расположенного на коробке передач. Из-за загрязнений, магнитных повреждений или излома штекера его сигналы могут искажаться или исчезать.
Проблемы возникают и в блоке электроники приборной панели, особенно если возникают перебои с питанием или внутри модуля произошли короткие замыкания. В таком случае стрелка может зависнуть или показывать постоянное значение, не связанное с реальной скоростью.
Стоит проверить соединения и контакты кабелей, очищая их и при необходимости заменяя поврежденные участки. Иногда помогает просто подключить или переподключить разъемы, поскольку окисления и слабые контакты нередко служат причиной сбоя.
Из-за неправильной работы приводов, например, из-за износа или загрязнения приводного шестеренного механизма, стрелка может заедать или не реагировать на изменения скорости. В таких случаях потребуется механическая проверка и, при необходимости, смазка или замена деталей.
Обрыв кабеля или его повреждение
Проверьте целостность кабеля, соединяющего спидометр с датчиком скорости. Для этого отключите кабель на обоих концах и осмотрите его визуально. Обнаружите ли внутренние разрывы или повреждения изоляции, замените поврежденный участок или весь кабель целиком.
Используйте мультиметр, чтобы проверить наличие сопротивления внутри кабеля. При наличии разрыва сопротивление будет бесконечным. В таком случае необходимо полностью заменить кабель или отремонтировать его, спаяв поврежденные участки.
Особое внимание уделите точкам подключения кабеля к датчику и к спидометру. Иногда отслоение контактов или коррозия на разъемах вызывает прерывания сигнала. Очистите разъемы от грязи и окислов, при необходимости зафиксируйте их механическим способом или замените на новые.
Если обнаружите повреждение изоляции кабеля, избегайте коротких замыканий или неправильной работы системы. Используйте изоленту или термоусадочные муфты для восстановления защитного слоя. Однако рекомендуется заменить кабель полностью, чтобы избежать повторных проблем.
Перед установкой нового или восстановленного кабеля убедитесь в его соответствии техническим характеристикам оригинала. В противном случае неправильная длина или качество соединения может привести к дальнейшим сбоям в работе спидометра.

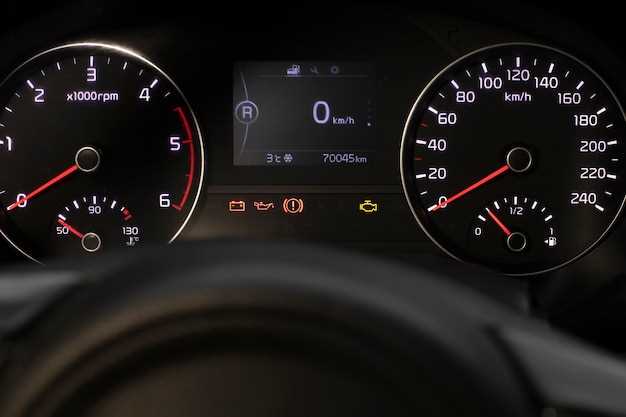

Неисправность приборной панели или ее соединений
Проверьте надежность соединений проводов, идущих к приборной панели. Вибрации и возраст оборудования могут привести к окислению или разъему, что мешает передаче данных. Осмотрите разъемы на наличие коррозии или повреждений, очистите их специальными средствами и при необходимости закрепите или замените.
Обратите внимание на контактные пластины внутри разъемов. Иногда они окисляются или ослабевают, что вызывает перебои в работе спидометра. Используйте изоленту или термоусадочные муфты для закрепления контактов, или замените поврежденные детали.
Проверьте состояние самой приборной панели. Иногда внутренние соединения на плате окисляются или остывают, что вызывает сбои. Для этого аккуратно открутите панель и осмотрите контакты и пайку. При необходимости выполните повторную пайку или обратитесь к специалисту.
Обратите внимание на наличие признаков влаги или грязи внутри панели. Влага способна нарушить контакты и привести к сбою. В таком случае аккуратно очистите внутренние элементы от пыли и следов окисления, высушите и обработайте защитным средством.
Если после проверки и очистки соединений проблема сохраняется, более вероятно, что неисправен один из блоков электроники внутри панели. В этом случае потребуется подключение к диагностическому прибору или замена самой панели.
Проблемы с датчиком скорости на коробке передач
Проверяйте соединения проводов, идущих к датчику – часто причиной неисправности становится окисленный разъем или поврежденный кабель. Для диагностики отсоедините разъем и проверьте его на наличие коррозии или повреждений, при необходимости очистите контакты и зафиксируйте надежное соединение.
Обратите внимание на положение датчика – он должен быть правильно смещен относительно зубчатого колеса на валу коробки. Смещение или неправильная установка приводят к отсутствию сигнала. При необходимости закрепите его в правильном положении, следуя чертежам или инструкциям по эксплуатации.
Если после проверки и восстановления соединений спидометр все равно не показывает скорость, рекомендовано заменить датчик, поскольку его внутренний износ или сбои в цепи являются наиболее распространенными причинами. Многие владельцы отмечают, что подобные неисправности решаются простым монтажом нового датчика с хорошими контактами.

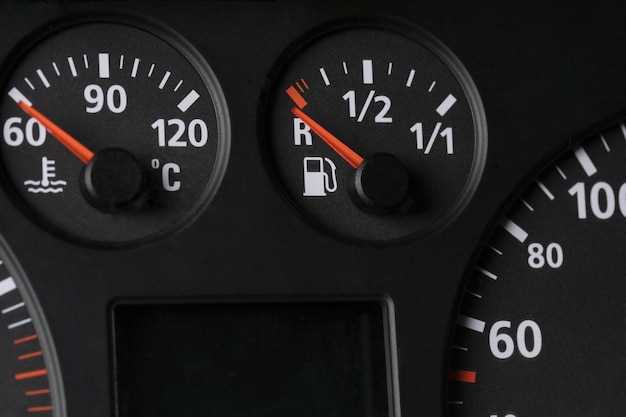

Износ или поломка механизма на стрелке спидометра
Обнаружив, что стрелка спидометра не показывает скорость, проверьте механизм, закрепленный за панелью приборов, на наличие износа или повреждений. Со временем под воздействием вибраций и эксплуатации его детали могут просто стираться или ломаться.
Обычно, износ проявляется в виде залипаний, ?? с этим стрелка может либо заедать, либо показывать неверное значение. Поломка связана с разрывом или деформацией оси, на которой крепится стрелка, либо с повреждением внутри механизма.
Разборка спидометра требует аккуратности: остановите автомобиль, снимите панель приборов и извлеките механизм. Обратите внимание на состояние оси и внутренние шестерни. Особенно склонны к поломкам соединения и оси, которая может износиться или сломаться при неправильной эксплуатации или вследствие механического повреждения.
При осмотре выявите следы износа, трещин или заеданий. Звенья механизма могут иметь изношенные или сломанные зубья, что препятствует движению стрелки. Иногда проблема решается заменой только оси или шестерёнок внутри механизма.
| Тип повреждения | Что проверить | Что заменить |
|---|---|---|
| Износ оси | Легкое перекос или люфт при вращении | Ось или крепежные элементы |
| Поломка шестерёнок | Зубья повреждены или стерты | Шестерёнки внутри механизма |
| Деформация или трещина корпуса | Физические повреждения корпуса механизма | Сам механизм или его часть |
Если обнаружите повреждения, замените изношенные компоненты или весь механизм целиком. После сборки убедитесь, что стрелка движется плавно, без заеданий. Тогда исправленный спидометр точно займёт своё место в системе измерения скорости вашего автомобиля.
Электрические сбои и плохой контакт подключения
Проверьте разъемы датчика скорости на моторе и в салоне. Иногда окисление или неплотное соединение вызывает сбои. Очистите контакты мелкой щеткой и проложите их заново, чтобы устранить прерывания в цепи.
Обратите внимание на провода питания спидометра. Поврежденные или изношенные кабели могут прерывать сигнал. Используйте мультиметр, чтобы проверить наличие постоянного напряжения и целостность проводов.
Обратитесь к блокам предохранителей и реле, отвечающим за работу системы передачи данных. При необходимости замените поврежденные элементы, чтобы обеспечить стабильный приток электричества.
Погнутые или окисленные контакты внутри разъемов вызывают слабое соединение. Замена или очистка контактных групп значительно повышает надежность передачи сигнала.
Используйте термоусадочные трубки или специальные электрические соединители для повышения надежности контактов. Это предотвращает их выпадение или окисление при эксплуатации в условиях влажности или пыли.
Также стоит проверить массу системы – плохой контакт с кузовом вызывает падение сигнала. Очистите металлические поверхности и закрепите их так, чтобы обеспечить хороший контакт, избегая загрязнений и коррозии.
Практические шаги по устранению неисправности спидометра
Начинайте проверку с осмотра кабеля спидометра. Вытащите его из корпуса и осмотрите на наличие разрывов, изломов или коррозии. Если кабель поврежден, замените его на новый, чтобы обеспечить исправный механизм передачи сигнала.
Затем проведите тест ремня или шкива, соединяющего коленвал с кабелем. Убедитесь, что он натянут правильно и не скользит. При необходимости замените изношенные или ослабленные ремни.
Проверьте состояние датчика скорости, расположенного в коробке передач. Отделите его и измерьте сопротивление мультиметром. Для большинства моделей ВАЗ оно должно находиться в пределах 1-2 кОм. Если сопротивление значительно отклоняется, замените датчик.
Обратите внимание на соединительные контакты. Очистите их от окиси и коррозии с помощью металлической щётки или специального очистителя. Убедитесь, что контакт надежно закреплен и не шатается.
Если все физические компоненты исправны, проверьте блок управления спидометром. В некоторых случаях неисправность возникает из-за неисправных реле или предохранителей, замените их по необходимости.
Заключительным шагом станет тестирование системы после всех регулировок. Проведите короткую поездку и сравните показания спидометра с визуальной скоростью по GPS или дорожным знакам. Надежность системы повысится после точной настройки или замены неисправных элементов.
Проверка целостности кабеля и замена при необходимости
Начинайте с визуального осмотра кабеля, соединяющего спидометр с датчиком скорости. Обнаружите ли вы повреждения, следы коррозии или оголенные провода, то их необходимо заменить. Для этого отключите кабель от датчика и от спидометра, аккуратно удалите изоляцию картонного или пластикового слоя, используя острый нож или ножницы. Проверьте, не осталось ли внутри скоплений грязи или коррозии, очистите их мягкой щеткой и спиртом.
Подключите мультиметр в режим сопротивления и замерьте целостность кабеля. Для этого поместите щупы на оба конца кабеля и следите за показаниями. Значение должно находиться в диапазоне символичных сопротивлений, обычно 20-50 Ом, в зависимости от длины кабеля и характеристик. Если измерение показывает разрыв или сопротивление превышает допустимые пределы, кабель необходимо менять.
Для замены кабеля подготовьте подходящую новую деталь – она должна соответствовать длине и типу проводки оригинала. Перед установкой убедитесь, что кабелье правильно зафиксировано по всей длине, избегая перегибов и натяжений, которые могут привести к повторным повреждениям.
| Инструменты | Действия |
|---|---|
| Мультиметр | Проверка сопротивления кабеля |
| Ножницы или нож | Удаление изоляции |
| Новые кабели | Замена поврежденных |
| Крэсли или термоусадочная трубка | Безопасное соединение кабелей |
Обратите внимание, что качество замены напрямую влияет на правильность работы спидометра. Используйте только проверенные комплектующие и тщательно закрепляйте все соединения, чтобы исключить контактные разрывы или короткие замыкания, которые могут снова вывести из строя механизм измерения скорости.
Диагностика датчика скорости и его калибровка
Начинайте с проверки соединений проводки датчика скорости. Осмотрите разъёмы на наличие окиси, коррозии или повреждений. Если найти окисление или плохой контакт, очистите контакты и закрепите их так, чтобы исключить возможность размыкания или короткого замыкания.
Проведите вращение привода спидометра или колес с помощью шуруповерта или другого вращающегося инструмента, чтобы проверить реакцию датчика. Сопротивление должно меняться при вращении, что говорит о работоспособности элемента.
Если датчик не реагирует ни при вращении, ни при подаче питания, замените его. Иногда причиной неправильной работы выступает неправильная калибровка или смещение при монтаже. Для корректировки установите датчик так, чтобы его магнит достиг магнитопровода с минимальным зазором, обычно около 1 мм.
После установки проверьте работу на автомобиле: подключите спидометр, запустите двигатель и поезжайте по ровной дороге, наблюдая за показаниями. Если стрелка не реагирует или показывает неправильную скорость, повторите регулировку, слегка перемещая датчик и проверяя реакции.
Помните, что правильная калибровка подразумевает установку датчика так, чтобы его сигнальный магнит был максимально близко к магнитопроводу, но без контакта. В случае постоянных ошибок замените датчик на исправный, избегая дешевых аналогов низкого качества.
Осмотр и ремонт приборной панели
Начинайте с снятия панели приборов, открутите крепежные элементы и аккуратно вытяните её из укоса. Осмотрите цепи питания и соединения на наличие окислов, повреждений или ослабленных контактов. Если обнаружите грязь или окисление, очистите контакты с помощью мелкозернистой очистки и контактного спрея. Проверяйте проводку, особенно в местах сгиба и соединениях, на наличие повреждений, разрывов или изломов. При наличии грязи или коротких замыканий устраните их, заменив повреждённые участки кабеля или коннекторы.
Проверьте исправность предохранителей, отвечающих за работу спидометра и блока приборов. В случае их перегорания замените на новые, обозначенные в инструкции. Следите за правильностью и надежностью установки соответствующих предохранителей, чтобы исключить дальнейшие повреждения.
Дальше выполните демонтаж откидного стекла и лицевой панели, если таковые есть, чтобы иметь доступ к внутренним компонентам блока. Осмотрите плату на наличие трещин, вздутий и следов коррозии. В случае обнаружения повреждений, их нужно исправить или заменить. При необходимости подключите штатный тестер и убедитесь в отсутствии разрывов или коротких замыканий между дорожками.
Если спидометр не реагирует или работает некорректно, проверьте исправность магнитного датчика скорости или механизмов внутренней передачи, связанных с приборной панелью. В некоторых случаях причиной служит неисправность самого дисплея или его модуля. Замените повреждённые компоненты, следя за правильностью монтажа и надежностью соединений.
После внесения всех необходимых исправлений соберите приборную панель в обратной последовательности, убедившись, что все крепления закреплены плотно и контакты подключены правильно. Проведите тестирование, подключив аккумулятор и запустив двигатель, чтобы убедиться в корректной работе тахометра, спидометра и других индикаторов. В случае повторных сбоев повторно проверяйте все соединения и модульные компоненты, устраняя возможные причины неисправности.
Проверка и восстановление контактов и электросхем
Начинайте с осмотра разъемов, расположенных на приборной панели и возле спидометра. Проверьте наличие окисления или коррозии, снимите разъемы и очистите контакты с помощью мягкой щетки и очистителя для электроники или изопропилового спирта. После очистки обязательно просушите и наденьте на место, убедившись, что соединения плотно зафиксированы.
Осмотрите жгут проводов, идущий к спидометру, на предмет повреждений или оборванных участков. При необходимости замените поврежденные провода или подпаять их по месту с помощью паяльника, избегая коротких замыканий.
Проверьте контактные группы на панели приборов – ofta происходит их расслоение или окисление. Используйте мультиметр для проверки целостности цепи. Наиболее частая причина отсутствия сигнала – плохой контакт или разрыв цепи.
Обратите внимание на состояние предохранителей, отвечающих за питание спидометра. Если предохранитель сгорел, замените его, избегая использования неподходящих по номиналу компонентов.
Для восстановления электросхем используйте график подключения и схему зажигания ВАЗ 2109, чтобы точно определить, где находится неисправность. После исправления контактов проверьте работу спидометра, подключив все разъемы и запустив двигатель. Только при наличии постоянного и надежного контакта можно рассчитывать на стабильную работу прибора.
Настройка стрелки и калибровка спидометра после ремонта
Перед началом калибровки отключите питание спидометра, отключив аккумулятор или отсоединив разъемы питания. Затем аккуратно снимите приборную панель, чтобы получить доступ к механизму стрелки.
Ослабьте болты или крепления, удерживающие стрелку, чтобы снять её без усилия и не повредить. После этого установите стрелку в нулевое положение, совместив её с нулевой отметкой на шкале.
Для точной калибровки используйте точечный источник давления, например, пластиковую иглу или шприц, чтобы легкими движениями установить стрелку на нужную позицию. Это особенно важно, если после ремонта менялся сам датчик скорости или передача сигнала.
После установки стрелки закрепите её в фиксированном положении и аккуратно зафиксируйте крепления. Подключите питание и проверьте работу спидометра, проехав небольшое расстояние – стрелка должна показывать правильную скорость.
Если стрелка не совпадает с показаниями на реальной скорости, повторите процедуру, подбирая точное положение стрелки и произвольно регулируя её на шкале. Пользуйтесь GPS-навигатором или другим точным устройством для сравнения показаний.
Закрепляя стрелку, избегайте чрезмерных усилий, чтобы не повредить механизм или не сместить стрелку в неправильную позицию. После успешной калибровки закрепите все элементы, установите приборную панель на место и проверьте работу спидометра на ходу сначала на небольших скоростях, затем с более высокой.
