Распиновка датчика кислорода на автомобилях ВАЗ для диагностики и ремонта

Для корректного подключения кислородного сенсора используйте схему, согласно которой идентифицируйте провода: черный – «земля», белый – нагревающий элемент, желтый – сигнал. Этот порядок соединений обеспечит правильную работу устройства и предотвратит сбои в системе управления двигателем.

Рекомендуется соблюдать следующие шаги: сначала отсоедините аккумулятор, чтобы исключить возможность короткого замыкания. Затем с помощью мультиметра проверьте целостность проводов. Исправность всех линий гарантирует надежность работы всего комплекса систем, зависящих от сенсора.

Важно обратить внимание на место установки: сенсор должен находиться в выпускном коллекторе, чтобы избежать воздействия внешней среды на его работу. Очистите место установки от загрязнений перед фиксацией, что обеспечит плотное соединение и долгосрочную эксплуатацию.

После завершения подключения проведите тестирование. Запустите двигатель и проверьте наличие ошибок с помощью сканера. Это позволит своевременно обнаружить возможные неисправности и устранить их на раннем этапе.

Зачем нужен кислородный сенсор в автомобилях ВАЗ?

Этот прибор отвечает за контролирование уровня кислорода в выхлопных газах, что позволяет оптимизировать работу двигателя. Правильные данные о концентрации кислорода позволяют системе управления двигателем корректировать соотношение топливо-воздух, что способствует лучшей экономии топлива и снижению выбросов вредных веществ.

Без точного измерения кислорода система может перейти в аварийный режим, что негативно скажется на мощности мотора и увеличит расход горючего. Аномалии в работе сенсора могут привести к перегреву каталитического нейтрализатора и ускоренному износу компонентов системы выхлопа.

Также этот элемент необходим для самодиагностики, позволяя обнаруживать неисправности и проводить профилактические меры. Регулярная проверка работы кислородного сенсора продлевает срок службы двигателя и способствует поддержанию оптимальной производительности автомобиля.

Общие признаки неисправности устройства кислорода

При возникновении проблем с устройством, основные симптомы могут проявляться различными способами. Ниже приведен перечень характерных признаков, на которые стоит обратить внимание.

Признак	Описание
Увеличенный расход топлива	Неисправности приводят к неправильной настройке топливной смеси, что вызывает увеличение расхода горючего.
Дым из выхлопной трубы	Появление черного или синего дыма указывает на несоответствие в работе системы, что может свидетельствовать о проблемах с сжиганием топлива.
Снижение мощности двигателя	Нестабильная работа устройства влияет на эффективность работы ДВС, в результате чего наблюдается потеря мощности.
Неровная работа на холостом ходу	Двигатель может троить, что часто указывает на сбой в работе системы контроля выбросов.
Появление ошибок в бортовом компьютере	Коды ошибок, связанные с работой системы контроля выбросов, могут свидетельствовать о нарушениях в функционировании компонента.

Обращение внимания на эти проявления позволит выявить проблемы на ранних стадиях, что существенно упростит диагностику и устранение неисправностей.

Инструменты для работы с сенсором

Для успешного выполнения задач, связанных с разъемами этого компонента, необходимо подготовить ряд инструментов:

• Ключи накидные и рожковые: используются для снятия и установки болтов, фиксирующих устройства.
• Два мультиметра: один для измерения напряжения, другой для проверки сопротивления. Это позволяет тестировать электрические параметры.
• Кабель-обходчик: помогает подключать устройство к мультиметру, если нет возможности использовать штатные разъемы.
• Паяльник с тонким жалом: пригодится для исправления повреждений проводки или соединений, а также для соединения проводов.
• Плоскогубцы: подходят для работы с проводами и соединениями, особенно при необходимости извлечь или установить их.
• Набор бит для отверток: необходим для работы с креплениями устройства и его разъемами, обеспечивая возможность выбора подходящих насадок.
• Тестер проводов: полезен для проверки целостности проводки и выявления повреждений.

Перед началом работы убедитесь в наличии всех перечисленных инструментов. Это сократит время, необходимое для выполнения задач и повысит качество результата. Без должной подготовки могут возникнуть трудности, приводящие к ошибкам и повреждениям элементов системы.

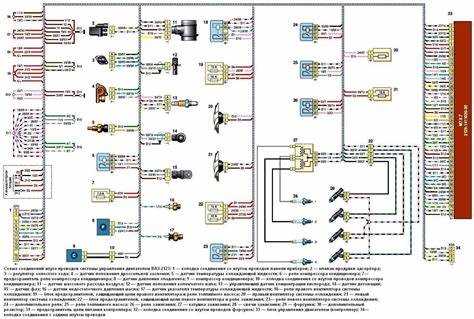

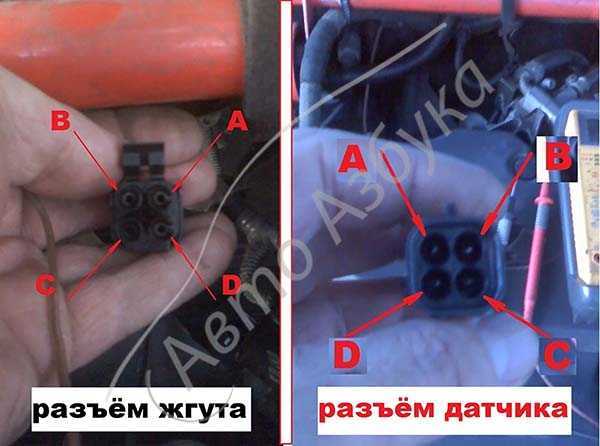

Схемы подключения кислородного сенсора

Рекомендуется использовать высококачественные разъемы для подключения. Если в системе имеются дополнительные датчики, их располагают согласно заводским рекомендациям, чтобы избежать interference. Проверьте схему подключения перед тем, как включать зажигание, это поможет избежать повреждений.

Правила измерения напряжения на устройстве кислорода

Измерение выходного напряжения с анализируемого компонента необходимо выполнять с высокой точностью. Следуйте этим рекомендациям:

• Перед началом проверки убедитесь, что мотор работает на холостом ходу.
• Записывайте показания в различных режимах работы двигателя – на холостом ходу, при увеличении оборотов и при снижении. Это даст полное представление о диапазоне работы.
• Нормальные значения выходного сигнала обычно находятся в пределах 0.1-0.9 В. Записывайте значения и оценивайте, соответствуют ли они стандартным параметрам.
• Обратите внимание на время отклика: корректное устройство должно быстро изменять напряжение в ответ на изменения в составе выхлопных газов.

Важно контролировать стабильность показаний. Постоянные колебания при неизменных условиях сигнализируют о возможных неполадках компонента.

Для дальнейшей диагностики рекомендуется проводить сравнение полученных результатов с эталонными значениями, которые можно найти в технической документации либо у производителя.

Если во время измерений наблюдаются аномальные значения, стоит проверить соединения и целостность проводки, так как они могут стать причиной неверной информации о работе анализируемого устройства.

Порядок демонтажа сенсора кислорода

Для безопасного извлечения элемента выполните следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Поднимите автомобиль на подъемнике или используйте домкрат для доступа к нижней части.
3. Обнаружьте расположение блока, обычно он находится в выпускной системе.
4. Отсоедините электрический разъем, следя за тем, чтобы не повредить провода.
5. Используйте специальный ключ для демонтажа. Прикладывайте усилия равномерно, чтобы не сорвать резьбу.
6. Аккуратно его извлеките, возможно, потребуется предварительное смазывание резьбы, если она ржавая.
7. Проверьте состояние посадочного места на предмет повреждений или загрязнений.

Обратите внимание на порядок сборки. Убедитесь, что новый блок установлен в том же положении, что и старый, с равномерным затягиванием крепежа.

Как правильно считывать подключение кислородного сенсора

Начните с регистрации цветовой кодировки проводов. Различные модели могут иметь разные конфигурации; обратите внимание на соответствие проводов. Предпочтительно использовать мультиметр для проверки каждого контакта.

Для точной идентификации выведите таблицу с цветами проводов и их функциями:

Цвет провода	Функция
Черный	Масса
Красный	Питание 12V
Синий	Сигнал

По окончании проверки рекомендуется выполнить калибровку, следуя инструкциям производителя. Это позволит достичь большей точности в показателях. Убедитесь, что все соединения плотные и не имеют коррозии. Также важно следить за герметичностью соединений, чтобы избежать влияния внешней среды на результаты работы устройства.

Следите за документацией для вашего конкретного устройства, так как производители могут использовать различные схемы для подключения. Это требование позволяет предотвратить возможные ошибки и гарантирует корректную работу.

Для окончательной проверки целостности системы выполните тест на движение двигателя, оцените показания и убедитесь в стабильности функционирования. Применение этих рекомендаций обеспечит надежность подключения и точные результаты работы системы контроля выбросов.

Определение типов сенсоров кислорода для ВАЗ

Для точного подбора инструмента необходимо знать, какие виды сенсоров существуют. Основные типы сенсоров включают:

Тип сенсора	Описание	Применение
Лямбда-датчик	Прибор для измерения содержания кислорода в выхлопных газах. Обычно размещается в выпускной системе.	Используется для регулирования соотношения топливо-воздух в двигателе.
UEGO ( универсальный эквивалент кислорода)	Измеряет как оксиген, так и содержание углерода, обеспечивая более точную информацию о составе выхлопных газов.	Применяется в системах с большим требованием к реагированию на изменения.
HEGO (где HEGO — нагревательный элемент)	Модель с нагревательными элементами для быстрого достижения рабочей температуры.	Чаще всего используется в старых автомобилях для снижения времени разогрева сенсора.

Выбор подходящего типа зависит от характеристик конкретного автомобиля и требований к системе управления двигателем. Эргономика работы и точность работы устройства напрямую влияют на эффективность работы агрегата в целом.

Фокусируясь на совместимости и характеристиках, можно избежать ненужных задержек и затрат при замене или ремонте. Будьте внимательны к особенностям конструкции и условиям эксплуатации, что поможет улучшить работу вашего транспортного средства.

Комплексные проверки сенсора с мультиметром

Для диагностики работоспособности сенсора требуется следовать ряду методов измерения с использованием мультиметра.

1. Подготовка к измерениям: Перед началом работы убедитесь, что автомобиль находится в безопасном состоянии. Выключите зажигание.

3. Измерение напряжения: Переведите мультиметр в режим измерения постоянного напряжения. Включите зажигание, не заводя двигатель. Подключите один щуп к земле, а другой — к выходному контакту. Напряжение должно варьироваться от 0.1 до 0.9 В, в зависимости от состояния смеси.

4. Проверка работы при заведенном двигателе: Запустите двигатель и повторите измерение выходного напряжения. Оно должно изменяться в пределах 0.1-0.9 В при изменении оборотов. Если значение остаётся статичным, возможно, потребуется замена.

5. Тестирование с подачей воздуха: Если есть доступ к пробке для подключения, проверьте реакцию на колебания смеси. Напряжение должно изменяться при смене потока воздуха. Для этого медленно вдувайте воздух на сенсор. Если изменения не фиксируются, это указывает на неисправность.

Данные методы позволят оценить работоспособность устройства и выявить наличие неисправностей. Регулярные проверки помогут поддерживать двигатель в хорошем состоянии и улучшить его производительность.

Рекомендации по замене кислородного устройства

Следуйте инструкции производителя при замене. Используйте оригинальные или проверенные компоненты, чтобы избежать проблем совместимости.

Перед демонтажем убедитесь, что двигатель остыл. Это предотвратит ожоги. Снимите аккумулятор, чтобы исключить короткое замыкание.

Отключите все электропроводки и аккуратно снимите старый сенсор. Применяйте подходящий инструмент, чтобы не повредить крепления.

Очищайте место установки от загрязнений перед установкой нового элемента. Нанесите немного смазки на резьбу нового устройства, что поможет избежать коррозии и облегчит последующее снятие.

Установите новый сенсор в обратном порядке, следя за правильностью соединений. Убедитесь, что все контакты надежно и плотно зафиксированы.

После установки подключите аккумулятор и проверьте систему на наличие ошибок. Запустите двигатель и дайте ему поработать на холостом ходу для проверки работы нового элемента.

Регулярно проверяйте устройство на исправность, чтобы предотвратить возможные проблемы с работой двигателя и системами управления выбросами.

Устранение ошибок и неполадок после замены сенсора

Для успешного функционирования нового элемента необходимо выполнить сброс кодов ошибок в блоке управления двигателем. Для этого используйте сканер или диагностический прибор. После восстановления соединения, стоит заново проанализировать работу системы.

Следите за стабильностью работы устройства: проверьте наличие утечек в вакуумной системе, провода и разъемы на целостность. Неисправности в этих элементах могут вызвать ложные срабатывания и неадекватную реакцию на изменение состава выхлопных газов.

Проведите проверку температуры самого сенсора. Неправильные показания могут указывать на его неправильное расположение или проблемы с охлаждением. Убедитесь, что он установлен в соответствующее место и не подвергается перегреву.

Обратите внимание на уровень топлива. Некачественное или несоответствующее топливо может вызвать проблемы в работе сенсора и в его взаимодействии с остальными системами автомобиля.

Стоит также проверить параметры работы других сенсоров, влияющих на систему контроля выбросов. Их неисправности могут быть причиной некорректной работы нового элемента.

После замены рекомендуем провести тест-драйв. Обратите внимание на поведение автомобиля: резкие изменения в работе двигателя или отсутствие мощности могут указывать на скрытые проблемы. Используйте инструменты для диагностики и мониторинга состояния двигателя во время движения.

Если ошибки продолжают возникать, стоит пересмотреть все проведенные работы: возможно, не были должным образом подключены провода или не выполнены настройки в блоке управления. Систематический подход к устранению проблем поможет выявить корень неисправностей и восстановить оптимальную работу системы.

Советы по выбору качественного устройства кислорода

Приобретая сенсор, обратите внимание на производителя. Оптимальные варианты – известные бренды, которые зарекомендовали себя на рынке автозапчастей. Они предлагают надежные и долговечные детали.

Обратите внимание на спецификации устройства. Выбирайте модели, которые соответствуют техническим требованиям вашего транспортного средства. Посмотрите на параметры, такие как работающая температура и сопротивление.

Проверяйте наличие сертификатов качества. Документы гарантируют соответствие устройства всем стандартам безопасности и эффективности. Это важно для долгосрочной эксплуатации.

Сравните стоимость. Не всегда дорогие изделия являются лучшими. Исследуйте рынок, чтобы найти наиболее оптимальные предложения с хорошим соотношением цена-качество.

Ищите отзывы владельцев. Ознакомление с мнениями и опытом других автомобилистов поможет избежать выбора неудачного варианта и сделать правильный выбор.

Проверьте условия гарантии. Долгий срок гарантии свидетельствует о доверии производителя к своему продукту и его надежности. Хорошая гарантия может спасти от дополнительных затрат при возникновении проблем.

Учитывайте климатические условия в вашем регионе. Некоторые устройства лучше адаптированы к изменениям температуры и влажности, что делает их более надежными в долгосрочной перспективе.

Необходимость применения мультиметра при работе с сенсором

Использование мультиметра критически важно для диагностики работоспособности электронного устройства. С помощью этого инструмента можно проверять параметры, такие как напряжение, сопротивление и ток, что позволяет выявить неисправности в системах управления двигателем.

При выполнении контроля состояния сенсора следует применять мультиметр для измерения напряжения выходного сигнала. Нормальные значения варьируются в пределах 0.1-0.9 В в зависимости от содержания кислорода в выхлопных газах. При отсутствии сигнала или его несоответствии указанным параметрам, вероятно, произошел сбой в работе устройства.

Также мультиметр позволяет оценить сопротивление нагревательного элемента. Для этого необходимо отключить соединения, чтобы избежать влияния других компонентов системы. Нормальные значения должны обеспечивать определенные диапазоны, что подтверждает работоспособность нагревателя.

Проверка проводов и соединений важна для устранения проблем с электрической проводкой. Использование мультиметра помогает выявить обрывы или короткие замыкания, что может стать причиной некорректной работы сенсора.

Регулярное применение мультиметра позволяет не только контролировать состояние устройства, но и укладываться в график профилактических работ, что может существенно продлить срок службы системы в целом.

Оценка состояния проводки и разъемов устройства для определения состава выхлопных газов

Проверьте целостность изоляции проводов на наличие повреждений. Особое внимание уделите участкам, подверженным механическому воздействию или высокому температурному режиму. Используйте мультиметр для измерения сопротивления: обрывы или короткие замыкания будут заметны при значительных отклонениях от нормы.

Обследуйте разъемы. Они должны быть чистыми и без окисления. Наличие коррозии может привести к плохому контакту и неправильным сигналам. При необходимости аккуратно очистите разъемы с помощью специализированных средств.

Убедитесь, что соединения герметичны. Примите меры для устранения попадания влаги, которая может вызвать коррозию. Используйте термоусадочные трубки или изоленту для защиты оголенных участков проводов.

Не забывайте о проверке заземления. Убедитесь, что заземляющее соединение надежное, это предотвратит возникновение ложных показаний и улучшит работу системы в целом.
