Для оценки работоспособности сенсора угла поворота начните с визуальной инспекции устройства. Убедитесь, что все соединения надежно закреплены, отсутствуют коррозия или другие механические повреждения. Обратите особое внимание на состояние проводов – их изоляция должна быть целой, без трещин и обрывов.
Следующий этап – применение мультиметра. Установите прибор в режим измерения сопротивления. Сначала проверьте индекс выходного сигнала, отсоединяя контакты от электрической цепи. Запишите значения, которые должны укладываться в диапазон от 0 до 5 В в зависимости от угла поворота. Сравните полученные данные со спецификациями производителя.
Не забудьте провести тест на наличие короткого замыкания. Для этого подключите многиметр в режиме прозвона. Если устройство функционирует корректно, вы не должны услышать звукового сигнала при проверке каждого контакта. Завершив проверку, соберите все обратно и протестируйте работу системы в реальных условиях, чтобы подтвердить правильность выполненной работы.
- Подготовка к проверке датчика
- Инструменты и оборудование для диагностики
- Проверка питания сенсора
- Измерение электрического сопротивления
- Проверка сигнала на осциллографе
- Сравнение показаний с эталонными значениями
- Диагностика неисправностей с мультиметром
- Проверка соединений и проводки
- Замена коленвала: когда необходима
- Тестирование работы двигателя после замены
- Устранение распространенных ошибок диагностики
Подготовка к проверке датчика
Для начала работы необходимо обеспечить доступ ко всем деталям, связанным с элементом управления двигателем. Убедитесь, что двигатель остыл, чтобы исключить возможность ожогов.
Перед началом эксплуатации следует запастись необходимыми инструментами и материалами:
- Мультиметр для измерения сопротивления и напряжения;
- Ключи и отвертки для демонтажа компонентов;
- Чистящие средства для контактной группы;
- Перчатки и защитные очки для безопасности.
Важно отключить аккумулятор, чтобы избежать короткого замыкания или повреждения электроники при проведении работ. Запишите координаты проводов и местоположение соединений для дальнейшего удобства.
Рекомендуется провести визуальный осмотр подключения. Обратите внимание на состояние проводки, наличие коррозии или механических повреждений. При выявлении проблем устраните их до начала диагностики.

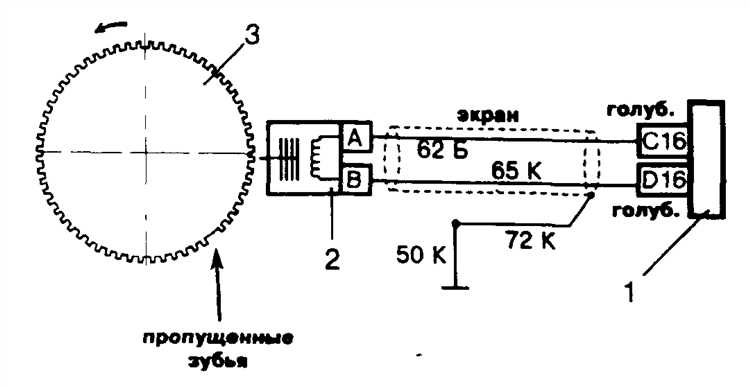

Проверьте схему подключения, чтобы убедиться, что все контакты на своих местах. Это поможет избежать ошибок и сократит время на тестирование устройства.
Если доступны диагностические средства, такие как сканеры, используйте их для получения дополнительных данных о состоянии элементов системы. Это может помочь в более точной локализации возможных неисправностей.
Инструменты и оборудование для диагностики
Для тестирования устройства в автомобиле понадобится следующий набор инструментов:
| Инструмент | Описание |
|---|---|
| Мультиметр | Используется для измерения напряжения, сопротивления и тока. Позволяет оценить статус компонента по электрическим показателям. |
| Осциллограф | Применяется для визуального представления сигналов и их формы. Помогает выявлять проблемы с формой выходного сигнала. |
| Датчик давления | Необходим для замера давления в системе. Для некоторых проверок требуется сравнение этих данных с эталонными значениями. |
| Ключи и наборы для снятия | Обеспечивают доступ к месту расположения детали. Набор трубных и рожковых гаечных ключей облегчит процесс демонтажа. |
| Электрические соединители | Позволяют проводить тесты без лишних затрат времени на сборку. Нужны для подключения мультиметра и осциллографа. |
| Лупа или фонарик | Упрощают визуальный осмотр. Помогают обнаружить механические повреждения или загрязнения на контактных площадках. |
Эти инструменты помогут в проведении качественной диагностики и для точной оценки состояния элемента системы автомобиля.
Проверка питания сенсора
Для выполнения диагностики следуйте таким шагам:
- Подключите мультиметр к проводам, идущим к сенсору. Настройте его на измерение постоянного напряжения.
- Включите зажигание, но не запускайте двигатель.
Если напряжение в норме, переходите к дальнейшей диагностике. В противном случае:
- Проверьте состояние проводки на наличие повреждений.
- Обратите внимание на разъемы. Коррозия и загрязнения могут привести к неправильной работе.
- Если все в порядке, проведите тестирование блока управления, который отвечает за подачу питания к сенсору.
При обнаружении неисправностей рекомендуется заменить повреждённые компоненты или провести их восстановление. Этот этап критически важен для стабильной работы двигателя.
Измерение электрического сопротивления

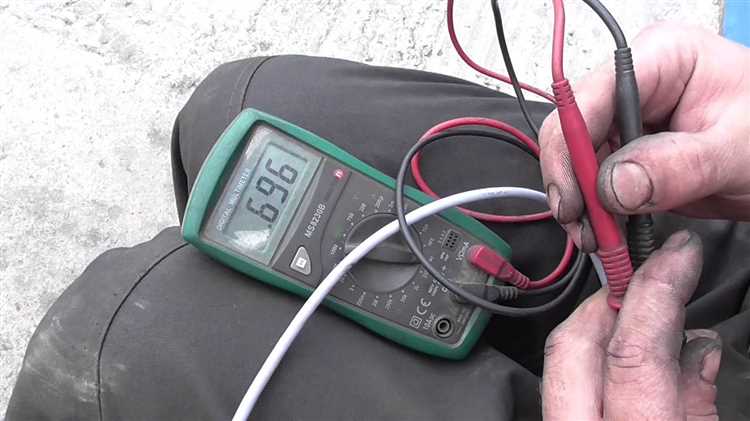

Для диагностики элемента необходимо использовать мультиметр. Установите его на режим измерения сопротивления (Ом). Убедитесь, что питание отключено. Для корректного измерения выполните следующие шаги:
Нормальное значение сопротивления для исправного устройства обычно составляет от 100 до 300 Ом. Если измеренное значение выходит за пределы этого диапазона или равно бесконечности, это указывает на проблему. В случае пониженного сопротивления следует проверить элемент на наличие замыкания.
| Состояние устройства | Измеренное сопротивление (Ом) | Действия |
|---|---|---|
| Исправное | 100-300 | Продолжить диагностику |
| Проблема (замыкание) | < 100 | Заменить элемент |
| Проблема (разрыв) | ? | Заменить элемент |
Данная проверка дает возможность оценить работоспособность устройства, что помогает в последующих этапах диагностики. Обратите внимание на возможные повреждения проводов или разъемов, так как они также могут вызвать неправильные показания.
Проверка сигнала на осциллографе
Подключите щупы осциллографа к выходу модуля, обеспечивая надежный контакт. Установите устройство на прямую настройку и выберите соответствующий диапазон времени, чтобы захватить сигнал. Настройте масштаб вертикального напряжения на уровне, который позволит увидеть колебания емкости.
Запустите двигатель и наблюдайте за формой сигнала на экране. Рабочий сигнал будет напоминать синусоиду с резкими пиками, характерными для работы системы управления двигателем. Убедитесь, что частота сигнала соответствует ожиданиям, заданным производителем транспортного средства. Нормальный уровень вариативности может находиться в диапазоне от 0.5 до 5 вольт.
Обратите внимание на стабильность сигнала. Например, периодические сбои могут указывать на возможные неисправности в системе зажигания или проблемах с проводкой. Пиковые значения должны оставаться в пределах допустимых норм, отсутствовать резкие выбросы и провалы.
При необходимости выполните дополнительную проверку: измените обороты мотора и наблюдайте за изменениями в форме сигнала. Должна наблюдаться адекватная реакция, сигнал должен меняться пропорционально оборотам.
Завершите диагностику, сохранив результаты осциллограммы для дальнейшего анализа и возможного сравнения с эталонными значениями. Эта процедура поможет выявить скрытые неисправности и оценить состояние системы управления двигателем.
Сравнение показаний с эталонными значениями
Для оценки состояния устройства в процессе диагностики необходимо сопоставить полученные данные с эталонными показателями.
Эталонные значения зависят от типа двигателя, однако общие параметры могут выглядеть следующим образом:
- Сопротивление в пределах 200-500 Ом при комнатной температуре;
- Частота сигнала при вращении коленчатого вала – 0,5-1,5 В при 1000 об/мин;
- Амплитуда пульсаций не должна выходить за пределы 0-5 В при нормальной работе.
Для выполнения сравнения выполните следующие шаги:
- Определите сопротивление. Убедитесь, что значение попадает в диапазон 200-500 Ом.
- Протестируйте частоту сигнала с помощью осциллографа для получения амплитуды в диапазоне 0,5-1,5 В.
- Запишите результаты и сравните их с указанными выше эталонами.
Если полученные данные выходят за рамки стандартов, это может указывать на возможные неисправности. Например, слишком низкие значения сопротивления могут свидетельствовать о коротком замыкании, а слишком высокие – о нарушении изоляции.
Также рекомендуется использовать документацию производителя для получения точных значений в зависимости от модели и типа двигателя. Это позволит более точно оценить состояние компонентов автомобиля и избежать ошибок в диагностике.
Диагностика неисправностей с мультиметром
При измерении величины напряжения переключите мультиметр на соответствующий режим. Важно проверить наличие питания. Необходимое напряжение должно поступать на вход прибора. Если наблюдаются колебания, это может свидетельствовать о проблемах в цепи.
Обратитесь к характеристикам для подтверждения значения выходного сигнала в различных режимах работы. Примените осциллограф для анализа формы сигнала. Сравните полученные графики с образцовыми данными. Нестабильные или искаженные показатели указывают на технические неисправности.
При использовании мультиметра всегда соблюдайте осторожность. Убедитесь в исправности прибора перед выполнением измерений. Результаты можно сопоставить с эталонными значениями для получения полной картины работоспособности компонентов системы.
Проверка соединений и проводки
Обратите внимание на соединения, так как их надежность напрямую влияет на работоспособность системы. Осмотрите разъёмы и клеммы. Убедитесь в отсутствии коррозии и загрязнений. При наличии мусора или окисления очистите контакты. Для этих целей подойдут специальные очистители электроники. При затяжных соединениях хорошо подойдут зажимы или обжатия, чтобы избежать ослабления.
Проверьте целостность изоляции проводов на предмет повреждений. Механические повреждения могут приводить к коротким замыканиям и сбоям в работе электрической цепи. Используйте мультиметр в режиме измерения сопротивления. Обратите особое внимание на места изгибов и зажимов, где изоляция может трескаться.
Сделайте визуальную проверку на предмет перегибов, перегрева или нарушения структуры кабелей. Также рекомендуется проверить качество пайки на соединениях; все контакты должны быть аккуратными и без излишнего припоя. Не допустите попадания влаги в соединительные элементы – это значительно снижает их надёжность.
При необходимости замените повреждённые элементы. Помните, что более старые системы могут подходят разъёмы и штеккеры с механическим креплением. Оцените их износ и, если необходимо, произведите замену на новые, качественные компоненты.
Замена коленвала: когда необходима
Замена коленвала требуется, если наблюдается повышенный шум в работе двигателя, раскачивание мотора либо заметная потеря мощности. Также стоит обратить внимание на высокую температуру двигателя и наличие масла под автомобилем.
Необходима замена при появлении трещин или сильных износах деталей. Эти дефекты могут привести к серьезным поломкам и увеличенному расходу топлива. Стоит помнить о регулярных осмотрах и своевременной замене моторного масла, что поможет продлить срок службы коленвала.
Оценивать необходимость замены стоит по состоянию крепежных элементов. Если они корродированы или изношены, это также может сигнализировать о проблемах с коленчатым валом. При наличии стуков, рывков на холостом ходу стоит выполнить более детальную диагностику.
Тестирование работы двигателя после замены
Запускать двигатель рекомендуется сразу после установки новой детали. Обратите внимание на стабильность холостого хода: он должен быть равномерным без рывков. Проверьте отсутствие посторонних шумов, стуков или вибраций.
Дайте двигателю прогреться до рабочей температуры. После этого проверьте работу всех систем, включая электронику, инжектор и системы впуска и выпуска. Вымерите уровень выбросов CO для контроля за экологическими нормами.
Используйте диагностический сканер для проверки ошибок в системе управления. Обратите внимание на возможные коды ошибок, показывающие сбои, которые могут возникнуть после установки новой детали.
После всех проверок выполните пробную поездку, оцените динамику разгона и торможения, а также реакцию на педаль газа. Обратите внимание на изменения в работе трансмиссии. Если есть подозрения на неисправности, повторите диагностику.
После успешного тестирования рекомендуется повторно проверить все соединения и состояния проводов, чтобы исключить возникновение проблем в будущем.
Устранение распространенных ошибок диагностики
Старайтесь избегать ошибок при интерпретации данных измерений. Например, неправильная установка мультиметра может привести к ложным показаниям. Убедитесь, что вы используете режим измерения, соответствующий вашему запросу, будь то постоянное или переменное напряжение.
Часто причиной неудачных замеров становятся плохие контакты на разъемах. Проверьте состояние проводов и разъемов перед началом диагностики. Коррозия и повреждения могут привести к неправильной передаче сигналов.
Использование неэтикетированных запасных частей может привести к ошибкам. Всегда выбирайте компоненты, соответствующие оригинальным спецификациям. Неправильные детали могут функционировать некорректно, что затруднит диагностику.
Не забывайте о возможных проблемах с питанием системы. Неправильное напряжение может исказить результаты тестирования. Сравните полученные параметры с рекомендованными величинами.
Наблюдение за поведением двигателя в различных режимах работы поможет вам увидеть паттерны неисправностей. Часто проблемы можно выявить только при анализе работы мотора в ряде различных условий.
